メタゲノムアセンブリ結果を可視化してマニュアルビニングを助ける gbtools

結果の視覚化 (visualization) metagenome annotation contamination Binning (metagenomics) 2015 Frontiers in Microbiology



　ほとんどの環境微生物が難培養性であることを考えると、microbial ecologyの分野では、metagenomicsは全コミュニティの機能を調べる手段に由来していた（論文より　Handelsman、2004; Kunin et al、2008; Teeling and Glockner、2012）。研究者は、微生物群全体からのDNAのショットガンシーケンシングを行い、得られたメタゲノムをコミュニティ全体の遺伝子プールからのサンプルとして扱い、それらの集合的機能潜在性の像を再構成するか、またはアセンブルして個々の微生物ゲノムを抽出する（ "binning"）。メタゲノムからのゲノムのビニングは、比較的低い多様性のサンプル（Tyson et al、2004; Woyke et al、2006）を用いて過去に行われてきたが、ハイスループットシークエンシングの最近の進歩により、より多様化したコミュニティから個々のゲノムを隔離することが現実的になった。

　ビニングの戦略は、（i）配列の内部統計的性質、例えばk-mer頻度（Teeling et al、2004）、（ii） （Kembel et al、2011）または全ヌクレオチドデータベース（Kumar et al、2013）、または（iii）異なる配列間のカバレッジ/カバレッジの生物学的または技術的変動（Albertsen et al、2013; Imelfort et al、2014; Nielsen et al、2014）、self-organizing maps（Dick et al、2009）、補間マルコフモデル（Strous et al、2012）、 expectation maximization（Wu et al、 2014）、およびk-medioids clustering（Kang et al。、2015）がある。いずれも多数のサンプルからの微生物ゲノムを自動的かつ高スループットでビニングすることを最終目的とする。

　ビジュアライゼーションは、通常、データ探査の第一歩であり、現在の多くの方法がunsupervisedのビニングに精通しているにもかかわらず、いまだメタゲノミクスツールキットの重要な部分となっている。host-symbiont systemsや微生物のコンソーシアムで発生するような、多様性の低い、カバレッジの高いサンプルでは、​​カバレッジGCプロットから手動でビンを定義することは可能かもしれない。リードのカバレッジを各コンティグのGC率に対してプロットする、または異なるライブラリ由来コンティグについてカバレッジ同士のプロットを行う。同じゲノムに由来するコンティグは、類似の配列組成（GC％で表される）および存在量（カバレッジで表される）を有すると予想されるので、これらのプロットにおいて一緒に集まるべきである。したがって、各クラスターは単一の推定ゲノムビンを表す。このようなヒューリスティックがAlbertsen et al（論文 紹介）によって用いられ、テトラヌクレオチド頻度の主成分分析およびプロット上に重ね合わされたマーカー遺伝子からのさらなる分類学的情報の助けを借りて、活性汚泥コミュニティから未培養バクテリアのほぼ完全なゲノム12個が抽出された。また、ビジュアライゼーションすることは、事後検証、不完全なビニングによる潜在的なアーティファクトの発見、自動化された方法の検証やトラブルシューティングに役立つ。

　しかし、既存のビジュアライゼーションツールは、主に特定のビニング方法またはパイプラインに添付されている。したがって、その適用は比較的狭い（論文より　表1）。 Albertsen rt al（2013）はプロットと手作業によるビニングのためのスクリプト（統計コンピューティング言語Rで書かれている）を利用できるようにしたが、これらは新しいデータセットに対して大幅なカスタマイズが必要である。したがって、メタゲノムのビニングに関連するデータを統合し、エンドユーザが直感的な方法でデータの探索と可視化を実行できるようにするツールを提供することが著者らの動機だった。



マニュアル

https://github.com/kbseah/genome-bin-tools/wiki



インストール

mac osx 10.13に導入したが、一部ツールはcent osをつかった。

optional

Github

https://github.com/kbseah/genome-bin-tools

git clone https://github.com/kbseah/genome-bin-tools.git
cd /genome-bin-tools/R_source_package/
R #Rを立ち上げる
> install.packages("sp")
> install.packages("plyr")
> install.packages("gbtools_2.4.5.tar.gz",repos=NULL,type="source") #2.4.5の場合
> library(gbtools) #読み込み

> help(gbtools)

gbtools                package:gbtools                 R Documentation



Interactive visualization of metagenome assemblies in R



Description:



     gbtools lets you visualize metagenome assemblies by GC-coverage or

     differential coverage plots, and interactively bin them.



Details:



     See website for more details.



Author(s):



     Brandon Seah, <email: kbseah@mpi-bremen.de>



References:



     <URL: https://github.com/kbseah/genome-bin-tools>









ラン

step1 カバレッジ計算

ここではすでに全シーケンスデータを混ぜてde novoアセンブリを完了しているものとする。このメタゲノムのアセンブリツールに指定はない。

アセンブリで得たFASTAファイルを基に、BBtoolsを使いカバレッジを計算する。BBtoolsがなければ"brew install bbtools"でインストールしておく。

ライブラリAのカバレッジ計算。出力はSampleG1.covstatsとする。

bbmap.sh ref=assembly.fasta nodisk in1=sample1_f.fq.gz in2=sample1_r.fq.gz covstats=SampleG1.covstats

ライブラリBのカバレッジ計算。出力はSampleA2.covstatsとする。

bbmap.sh ref=assembly.fasta nodisk in1=sample2_f.fq.gz in2=sample2_r.fq.gz covstats=SampleA2.covstats

ライブラリAとBは、例えば同じサンプルを異なる方法でDNA抽出したシーケンスデータ。AとBのシーケンスデータを両方使いde novoアセンブリを実行し、それを上記で使っている。

ランが終わると、カバレッジ、GC、lengthなどが出力される。

f:id:kazumaxneo:20180506090949j:plain

最近のバージョンのBBtoolsは、先頭行にコメントアウト"#"を使っているが、今回は邪魔になるので消しておく。右端にはMedian_foldとStd_Devのカラムがあるかもしれないが、この解析では使わない。



step2 マーカー遺伝子検出 (optional)

AMPHORA2でマーカー遺伝子を検出する。AMPHORA2がなければgithubからcloneする。

#AMPHORA2のインストール
git clone https://github.com/martinwu/AMPHORA2.git
cd AMPHORA2/
sudo perl preinstall.pl #依存でないものが導入される。
export AMPHORA2_home=/home/foo/AMPHORA2
source ~/.bash_profile #またはbashrc
chmod +x /home/foo/AMPHORA2/Scripts/*

AMPHORA2が準備できたら、はじめにmarker protein配列を検出する。生物種が想定できなければ"-DNA"、限定するなら"-Bacteria"か"-Archaeal"をフラグに立てる。AMPHORA2/Marker/にデータベースがある。

cd AMPHORA2/Scripts/
mkdir output && cd output/
perl ../MarkerScanner.pl -DNA ~/data/metagenome_assrmbly.fasta

#各marker proteinのpepファイルが出力される。続いてmarker protein配列のアライメントを行い、マスクしてトリミングする。

perl ../MarkerAlignTrim.pl -WithReference -OutputFormat phylip

各marker proteinのalnと maskファイルが出力される。maker proteinの結果からphylotypeをアサインする。

perl ../Phylotyping.pl -CPUs 12 > phylotype.result

ここでgbtoolsに戻る。accessory_scripts/parse_phylotype_result.plを使い、Phylotyping.plの結果をパースする。

cd ~/genome-bin-tools/accessory_scripts/
perl parse_phylotype_result.pl -p phylotype.result > phylotype.result.parsed



step3、rRNA検出 (optional)

phyloFlashのSSU rRNAデータベースを使い、rRNAを検出する。まずphyloFlashのデータベースを構築する。phyloFlashはBBtools、bowtie、barrnap（紹介）、vsearchを使う。なければbrewで導入しとく。"brew install bbtools vsearch barrnap bowtie"。

#phyloFlashのデータベース準備
wget https://github.com/HRGV/phyloFlash/archive/pf3.0b1.tar.gz
tar -xzf pf3.0b1.tar.gz
cd phyloFlash-pf3.0b1
./phyloFlash_makedb.pl --remote

 番号のディレクトリ（テスト時は132/）の中にSILVAのデータベースfastaができる。このファイルを指定して、gbtoolsのaccessory_scripts/get_ssu_for_genome_bin_tools.plを走らせる。

perl get_ssu_for_genome_bin_tools.pl -d phyloFlash-pf3.0b1/132/SILVA_SSU.noLSU.masked.trimmed.fasta -c 10 -a metagenome_assrmbly.fasta -o output

ssuRNAが検出されたcontigのリストファイル <output_prefix>.ssu.tabができる。これをgbtoolsに使用する。



step4、tRNA検出 (optional)

tRNAscan-SEサーバーにアクセスする。

f:id:kazumaxneo:20180506140039j:plain

メタゲノムアセンブリのFASTAを指定して、tRNA探索を実行する。解析は10分前後かかる。ラン後のテキストファイルをダウンロードする。ファイル名はtrna.tabとする。



optional step

 付属スクリプトでstep1-4のファイルのチェック（禁則文字がないか）

perl input_validator.pl --covstats FILE1,FILE2,FILE3 \ # Covstats files

                           --mark MARK1,MARK2 \ # Marker taxonomy files

                           --ssu SSU \ # SSU taxonomy file

                           --trna TRNA \ # tRNA gene prediction file

作業がやり直しになってしまうので、de novo アセンブリのFASTAを得たら、すぐヘッダーをチェックしたほうがよいかもしれない。



 step5、gbtoolsによるVisualizationとbinning

準備がおわったら、gbtoolsで結果を可視化する。ここからR内で作業する。

R #Rに入る。
> library(gbtools)
> library(sp)
> library(plyr)

ここではテストデータで手順を確認する。読み込むのはAlbertsen et alと同じ、２種類の抽出法でシーケンスされたというシーケンスデータになる。アセンブリしてstep1-4の分析が終わっている。



# SSU gene annotations

> column -t example_data/Olavius_example/olavius_metagenome.ssu.tab |head

$ column -t example_data/Olavius_example/olavius_metagenome.ssu.tab |head

scaffold         SSUid                         SSUgenbankid     Superkingdom  Phylum          Class                Order                Family              Genus       Species      pid          alnlen      eval

contig-100_1055  contig-100_1055:1134-2950(+)  AF411870.1.1810  Eukaryota     Opisthokonta    Holozoa              Metazoa              Animalia            Annelida    Tubificidae  99.8         1809        -1

contig-100_1182  contig-100_1182:199-1249(+)   AF328856.1.1497  Bacteria      Proteobacteria  Gammaproteobacteria  Gammaproteobacteria  Incertae            Sedis       Unknown      Family       Arenicella  Olavius  algarvensis   sulfur-oxidizing  endosymbiont  99.9  1015  -1

contig-100_2324  contig-100_2324:1-1275(-)     AJ620497.1.1523  Bacteria      Proteobacteria  Deltaproteobacteria  Desulfobacterales    Desulfobacteraceae  uncultured  Olavius      algarvensis  Delta       4        endosymbiont  99.9              1269          -1



# Marker genes

> column -t example_data/Olavius_example/amphora2_results.tab |head

$ column -t example_data/Olavius_example/amphora2_results.tab |head

scaffold          markerid             gene  Superkingdom  Phylum               Class                  Order                 Family                  Genus                  Species

contig-100_1020   contig-100_1020_29   dnaG  Bacteria      Proteobacteria       Deltaproteobacteria    Desulfobacterales     Desulfobacteraceae      Desulfobacterium       Desulfobacterium       autotrophicum

contig-100_505    contig-100_505_94    dnaG  Bacteria      Tenericutes          Mollicutes             Mycoplasmatales       Mycoplasmataceae        Mycoplasma             Mycoplasma             synoviae

contig-100_91717  contig-100_91717_10  dnaG  Bacteria      Fibrobacteres        Fibrobacteria          Fibrobacterales       Fibrobacteraceae        Fibrobacter            Fibrobacter            succinogenes

contig-100_328    contig-100_328_161   dnaG  Bacteria      Proteobacteria       Gammaproteobacteria    Legionellales         Coxiellaceae            Coxiella               Coxiella               burnetii

contig-100_3045   contig-100_3045_43   dnaG  Bacteria      Proteobacteria       Gammaproteobacteria    Chromatiales          Chromatiaceae           Allochromatium         Allochromatium         vinosum

contig-100_88109  contig-100_88109_5   dnaG  Bacteria      Spirochaetes         Spirochaetia           Spirochaetales        Spirochaetaceae         Spirochaeta            Spirochaeta            smaragdinae

contig-100_220    contig-100_220_33    dnaG  Bacteria      Proteobacteria       Deltaproteobacteria    Desulfobacterales     Desulfobacteraceae      Desulfococcus          Desulfococcus          oleovorans

contig-100_92     contig-100_92_330    frr   Bacteria      Proteobacteria       Gammaproteobacteria    Chromatiales          Halothiobacillaceae     Halothiobacillus       Halothiobacillus       neapolitanus

contig-100_91097  contig-100_91097_8   frr   Bacteria      Bacteroidetes        Bacteroidetes          Order                 II.                     Incertae               sedis                  Rhodothermaceae  Salinibacter  Salinibacter    ruber        (Salinibacter  ruber)

uesaka-no-Air-2:example_data kazumaxneo$



step1-4で得たファイルをインポートする。contigのカバレッジファイルは必須で、step２−４は任意。（詳細）。

> d <- gbt (covstats=c("SampleA2.covstats","SampleG1.covstats"),
ssu="olavius_metagenome.ssu.tab",
mark=c("amphora2_results.tab","blobology_results.tab"),
marksource=c("amphora2","blob"),
tRNA="trna.tab")

ssu = "SSU rRNA data"

mark = "Taxonomic marker data" (phylotype.result.parsed)

tRNA="tRNA data"





gbtのstats

> d #またはsummary (d)

> d

*** Object of class gbt ***



*** Scaffolds ***

      Total Scaffolds    Max Min Median  N50

1 107852810     92415 106400 500    884 1110



*** Marker counts by source ***

amphora2     blob

     143     3072



*** SSU markers ***

[1] 3



*** tRNA markers ***

[1] NA



*** User-supplied variables ***

[1] ""



*** Function call history ***

1

gbt.default(covstats = c("SampleA2.covstats", "SampleG1.covstats"),

    mark = c("amphora2_results.tab", "blobology_results.tab"),

    marksource = c("amphora2", "blob"), ssu = "olavius_metagenome.ssu.tab")

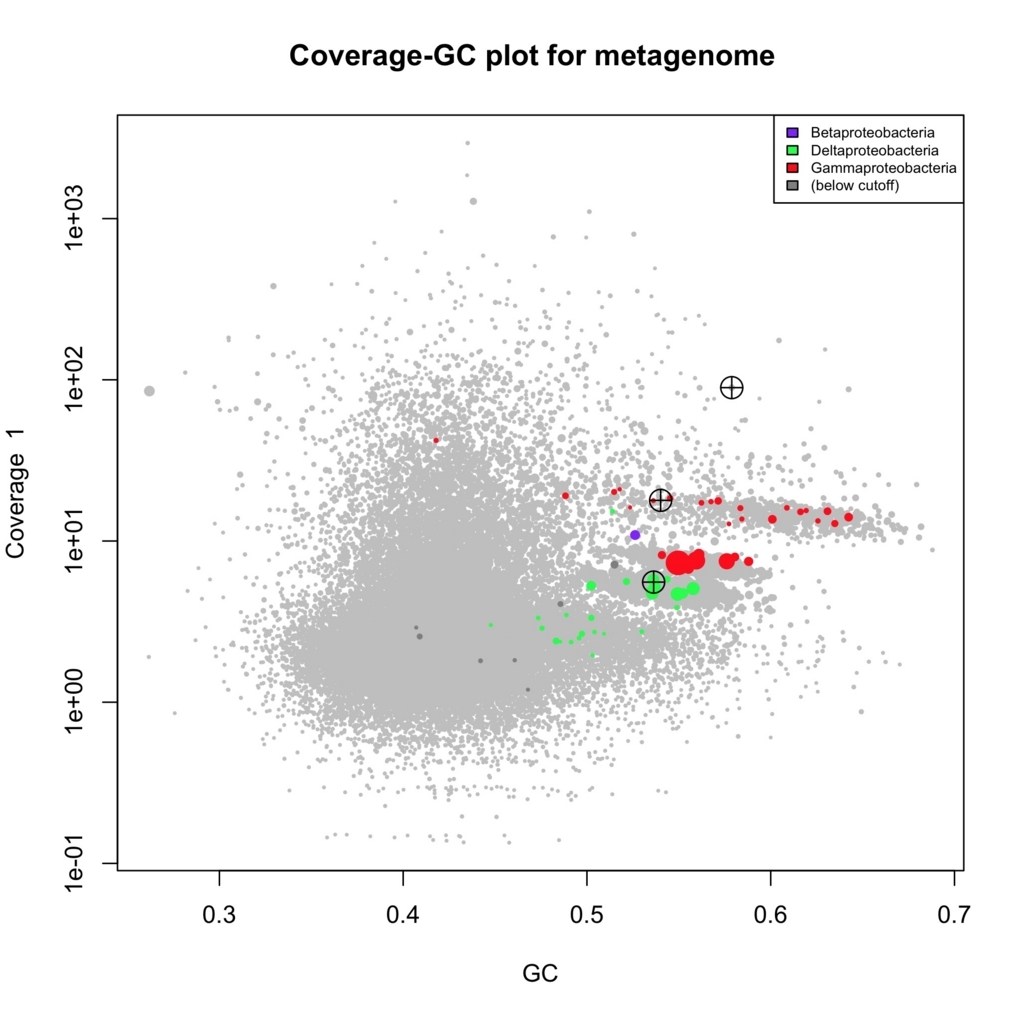

カバレッジとGCのプロット。

plot (d, ssu=TRUE, textlabels=TRUE,legend=TRUE)

f:id:kazumaxneo:20180506142612j:plain

taxonがアサインされたcontigは色が付いている（step2出力情報を使用）。



両軸カバレッジ（異なるライブラリ）。

plot (d, slice=c(1,2))

f:id:kazumaxneo:20180506142842j:plain



任意のクラスターをbinning。

plot (d,slice=1,marker=FALSE) # Turn off color overlays
d.bin1 <- choosebin (d, slice=1) # Click on the plot to define the region you want

グラフを直接クリックしてbinningを行う。

f:id:kazumaxneo:20180506143138j:plain

囲んだ領域を検出する。

summary(d.bin1) # Summarize the newly-created bin
points(d.bin1, slice=1) # Overlay the new bin on your plot

検出された。

f:id:kazumaxneo:20180506143507j:plain

binningされたクラスターを保存する。

write.gbtbin(d.bin1,file="list.txt")

faSomeRecordsを使いFASTAに変換する。faSomeRecordsコマンドがなければkentutilsを導入する。

#kentutilsの導入。
git clone https://github.com/ENCODE-DCC/kentUtils.git
cd kentUtils/
./configure
make
cd bin/
#bin/にパスを通すなら（bash_profileの場合）
echo 'export PATH=$PATH:`pwd`' >> ~/.bash_profile && source ~/.bash_profile

 listファイルからFASTAに変換。

faSomeRecords original_assembly.fasta list.txt list.fasta

lista.fastaが出力される。

 BBtoolsを使い、binningされたcontigにマッピングされるリードを抽出する（outmにはペアリードの両方がアライメントされたものだけ出力される）。

bbmap.sh ref=shortlist.fasta outputunmapped=f outm1=mapped1.fq.gz outm2=mapped2.fq.gz in1=pair1.fq.gz in2=pair2.fq.gz

 好みのアセンブリツールで再アセンブルする。

spades.py -k auto -t 20 --careful -1 mapped1.fq.gz -2 mapped2.fq.gz -o reassembly/

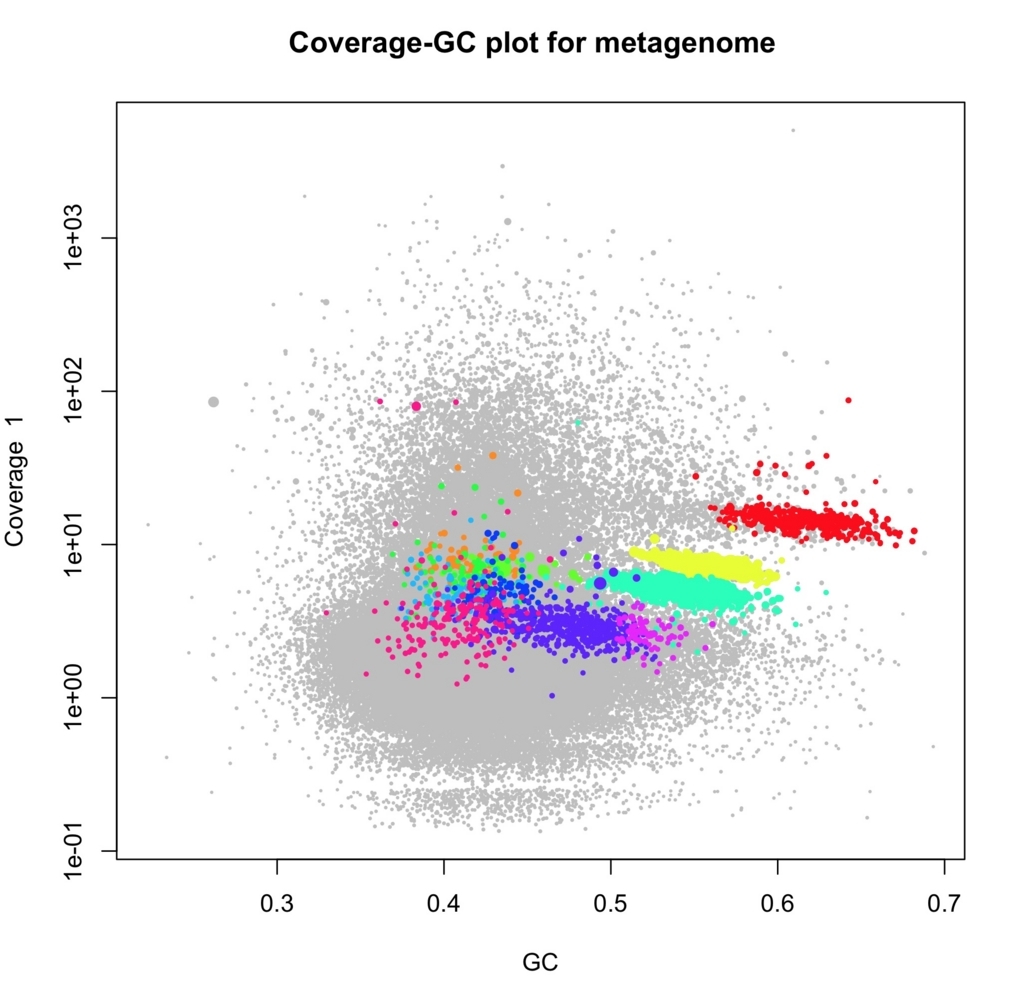

3-rd パーティのbinning結果を取り込むこともできる。ここではMetabatの結果を取り込む。

> head -n 5 Olavius_example/metabat_bins

$ head -n 5 Olavius_example/metabat_bins

bin09 contig-100_896

bin09 contig-100_3692

bin09 contig-100_3624

bin09 contig-100_3166

bin09 contig-100_3161



d.metabat_bins <- importBins (d, file="metabat_bins")
multiBinPlot (d, bins=d.metabat_bins)

検出された。

f:id:kazumaxneo:20180506143841j:plain

画像のパラメータ調整等についてはマニュアルを参照してください。

https://github.com/kbseah/genome-bin-tools/wiki

入力フォーマット

https://github.com/kbseah/genome-bin-tools/wiki/Appendix.-Input-file-formats





引用

gbtools: Interactive Visualization of Metagenome Bins in R.

Seah BK, Gruber-Vodicka HR

Front Microbiol. 2015 Dec 18;6:1451.
