JBrowseゲノムブラウザのデスクトップアプリケーション JBrowse 2 desktop



HPより

JBrowseは、JavaScriptHTML5で作られた高速でフル機能のゲノムブラウザです。Webサイトやアプリに簡単に組み込むことができますが、スタンドアロンのWebページとして提供することも可能です。

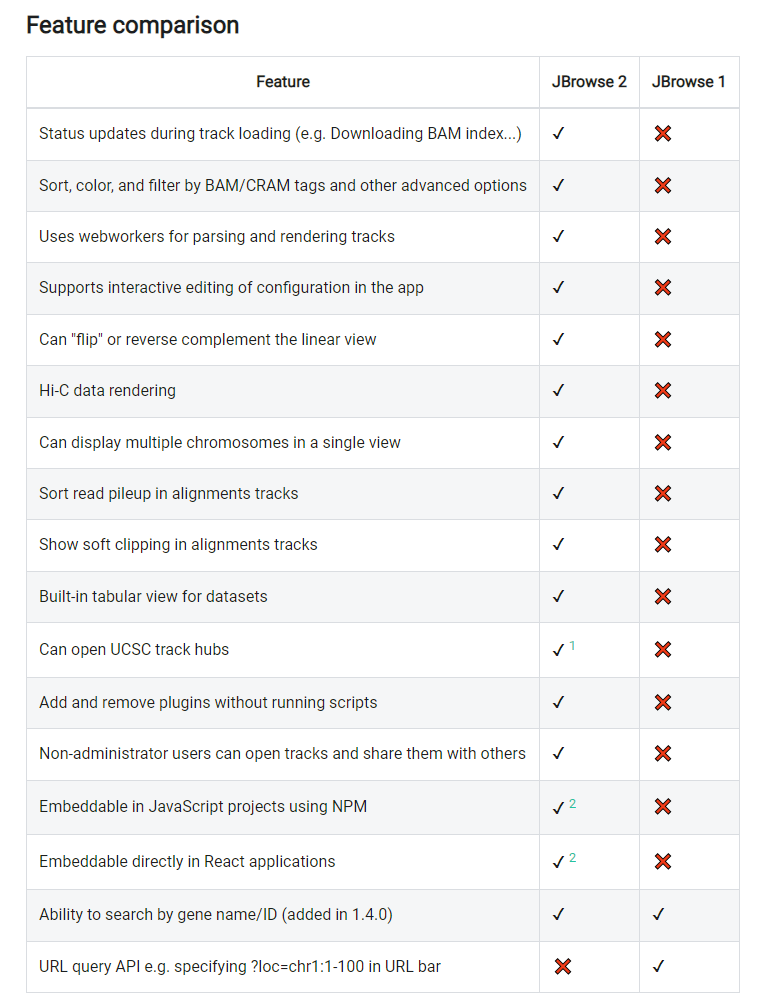

version1との機能比較表。

f:id:kazumaxneo:20220114102533p:plain



HP

https://jbrowse.org/jb2/

twitter

https://twitter.com/usejbrowse

Document

https://jbrowse.org/jb2/docs/







インストール

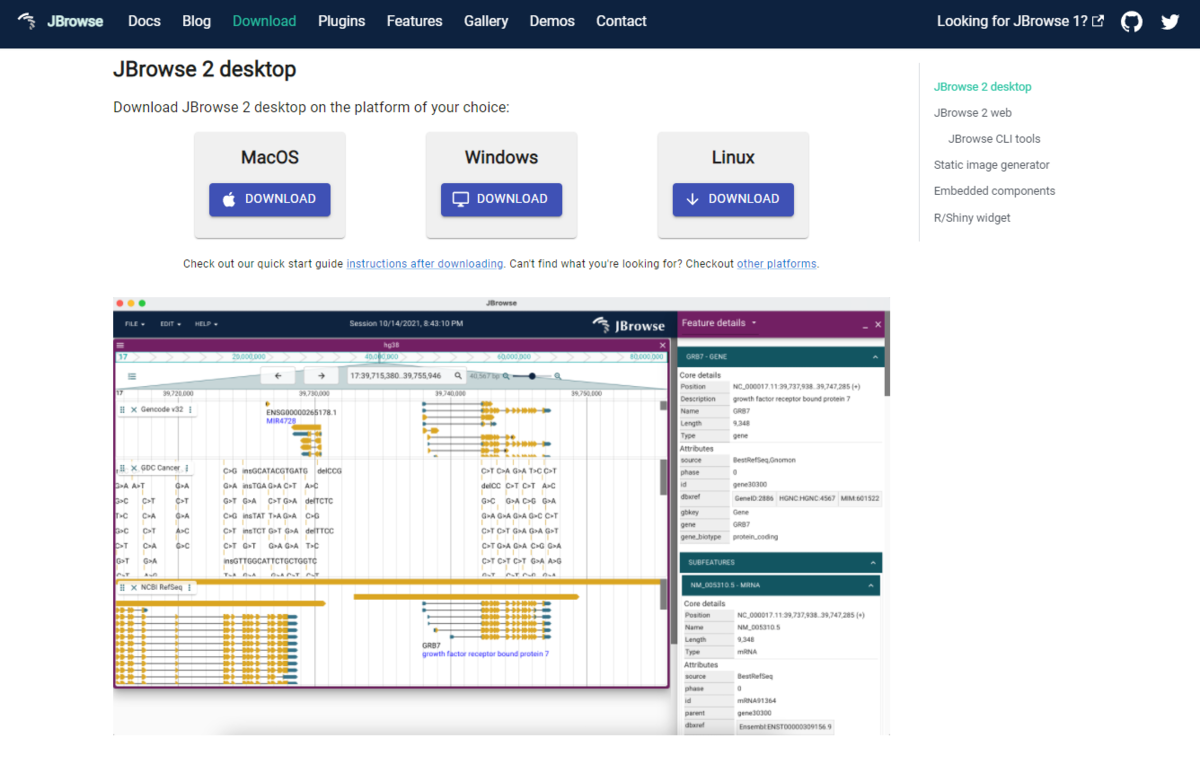

Desktop版のDownalod

JBrowse

f:id:kazumaxneo:20220114100935p:plain

指示に従ってインストールする。



windows版を立ち上げた。

f:id:kazumaxneo:20220114101132p:plain

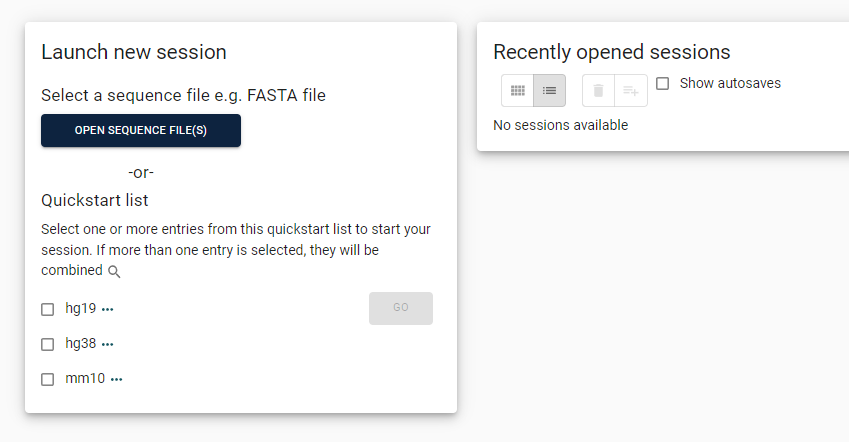

ヒトとマウスのゲノムは最初から選択できるようになっている。他のゲノムを登録するならOPEN SEQUENCE FILEを選択する。

f:id:kazumaxneo:20220114101211p:plain

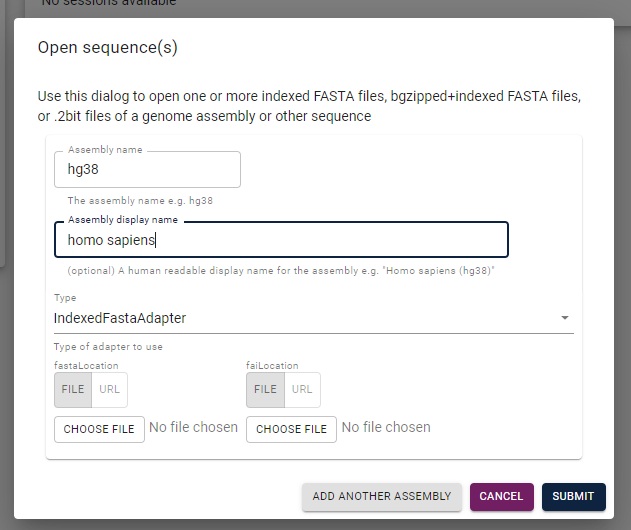

OPEN SEQUENCE FILEを選択すると、下の写真のようなゲノムを登録するウィンドウに切り替わる。まず名前を決める。次に、下のボタンからゲノムアセンブリfasta形式ファイルとindexのfasta.faiファイルを読み込ませる。URLを指定してロードすることもできる。

f:id:kazumaxneo:20220114101803p:plain

submitすると読み込まれる。



ここからはヒトのhg38アセンブリで見ていく。

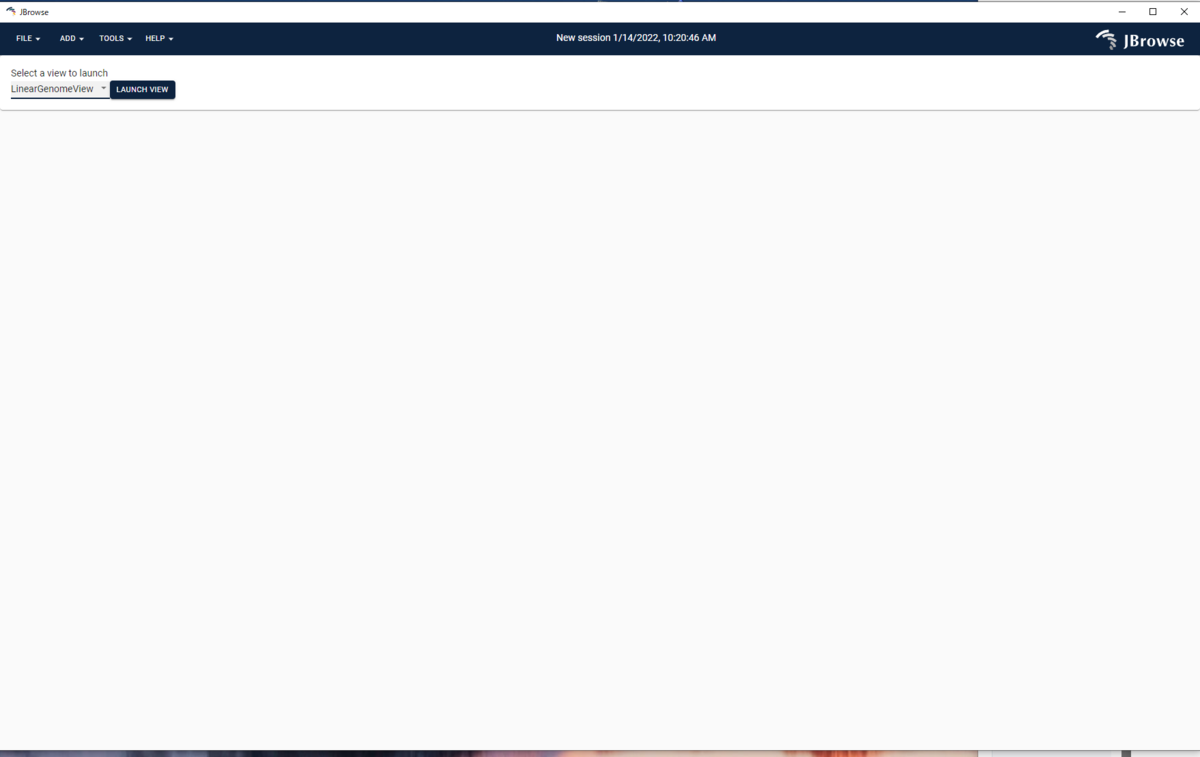

ゲノムを選択すると、JBrowse 2 desktopアプリ内に新しいウィンドウが現れる。

f:id:kazumaxneo:20220114102155p:plain

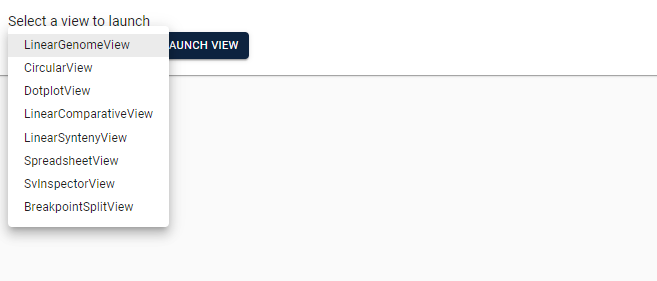

左上のボタンをクリックしてビューモードを選択する。まずlinearGenomeviewを選択する。

f:id:kazumaxneo:20220114102210p:plain

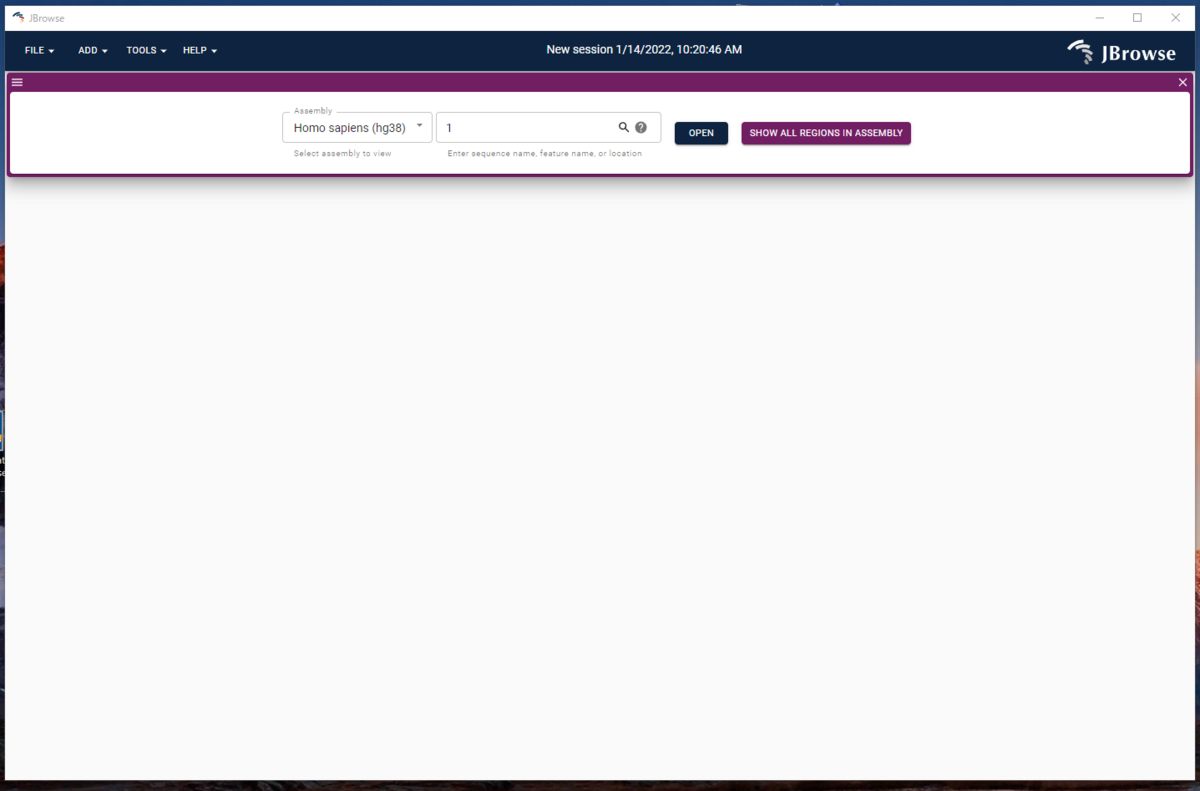

するとアプリ内にウィンドウが出現して、線状モードでゲノムを閲覧できるようになる。このように、JBrowse 2はアプリ内で他のビューと一緒に表示できる「ビュータイプ」に対応している。サードパーティプラグインを追加すると、ビューを追加できるようになっている。

f:id:kazumaxneo:20220114102315p:plain

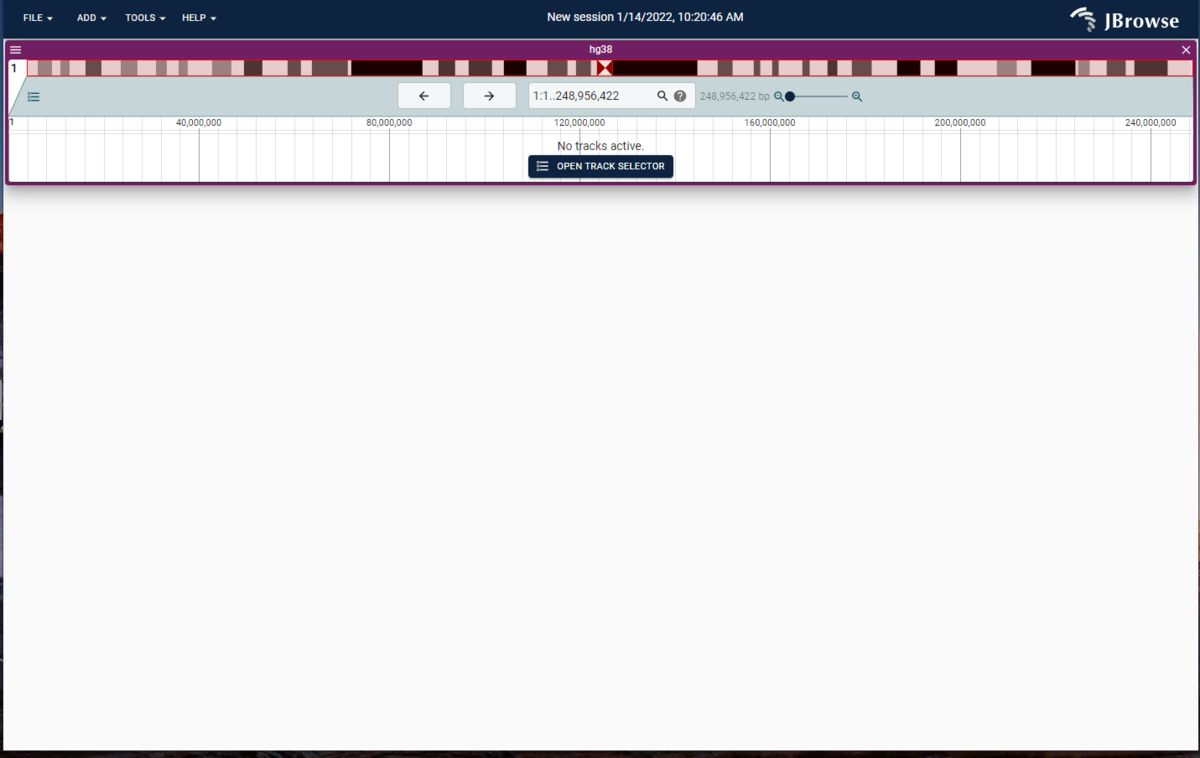

染色体番号を選択して読み込む。

f:id:kazumaxneo:20220114102434p:plain



赤いboxが現在表示されている領域。左右の矢印ボタンで左右にスクロールできる他、ドラッグして囲むことで素早く移動できる。画面をドラッグして引っ張っても移動できる。右のパンボタンでは拡大縮小できる。

f:id:kazumaxneo:20220114103232p:plain

動作はとてもスムーズで、他のゲノムビューアより洗練されていると感じる。



ポジションや染色体名をタイプするとその染色体:ポジションにジャンプできる。

f:id:kazumaxneo:20220114230944p:plain

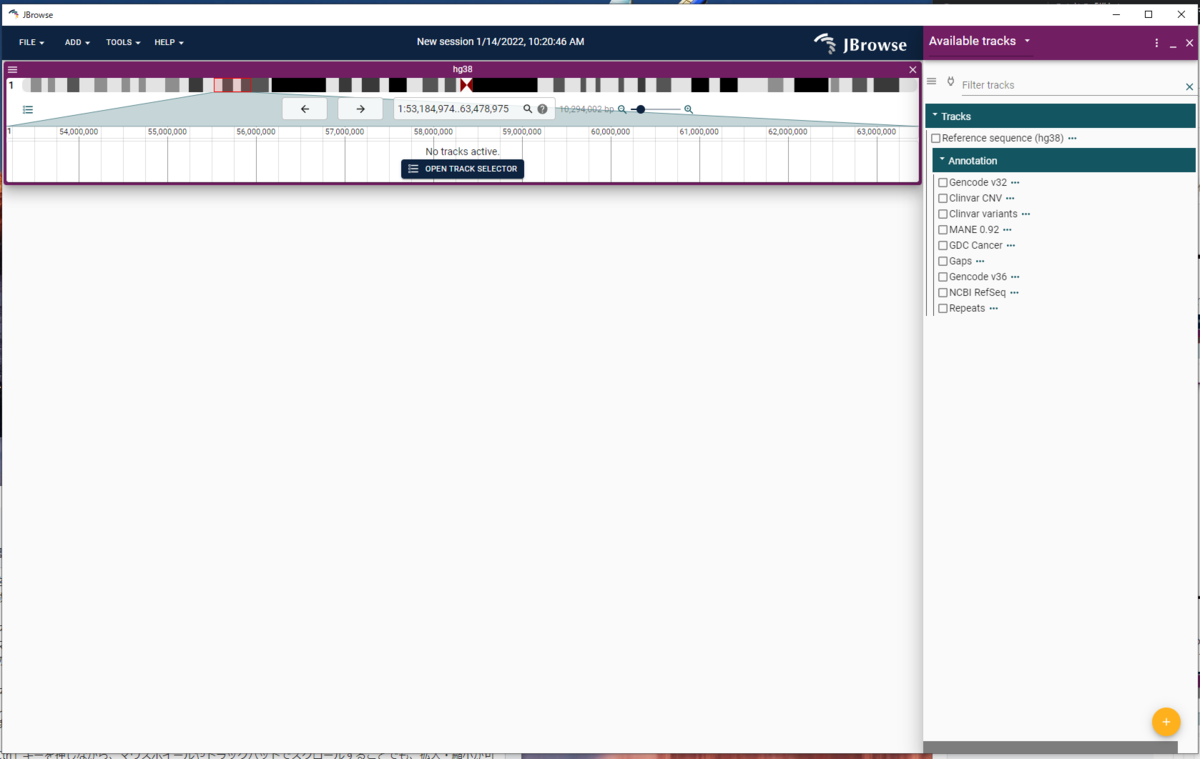

中央のOPEN TRACK SELECTORをクリックすると、右側にアノテーショントラックウィンドウが表示される。

f:id:kazumaxneo:20220114104049p:plain



クリックすることでそのアノテーションのトラックをゲノムに沿って表示することができる。

f:id:kazumaxneo:20220114201427p:plain



補足;アノテーショントラックウィンドウが隠れた場合、左端のマークをクリックすると再表示される。

f:id:kazumaxneo:20220114234103p:plain



Clinvar CNVとClivar variants、Gencode v36を読み込んだ。

f:id:kazumaxneo:20220114104123p:plain

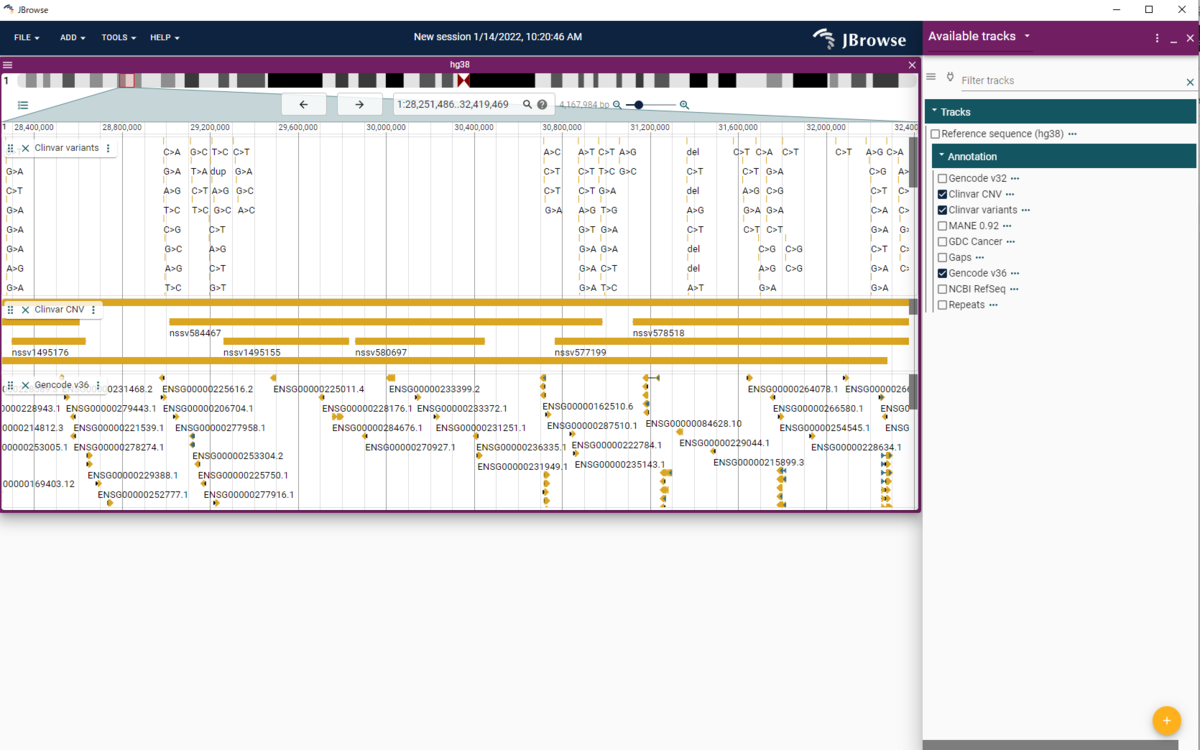

情報がロードされていない場合はトラック上のForce LOADをクリック。

f:id:kazumaxneo:20220114104650p:plain

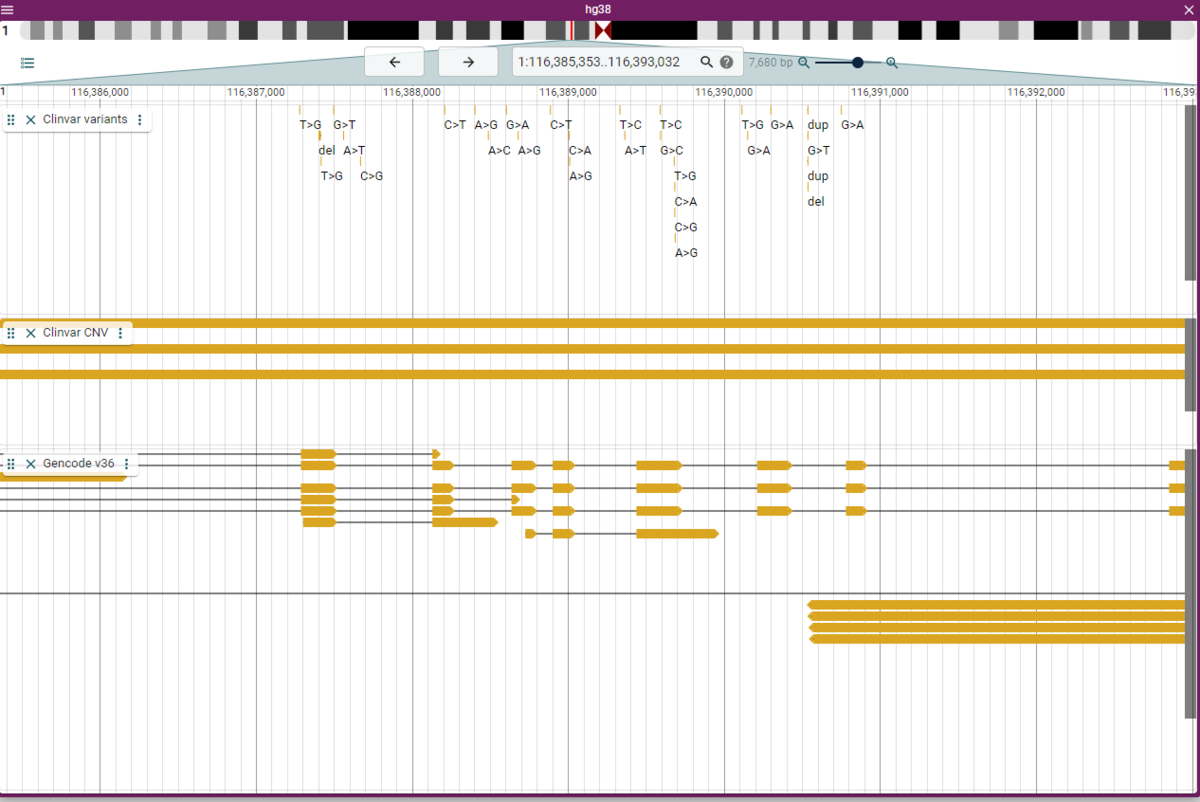

アノテーショントラックの境界はドラッグして変更できる。縦に長くした。

f:id:kazumaxneo:20220114104855p:plain

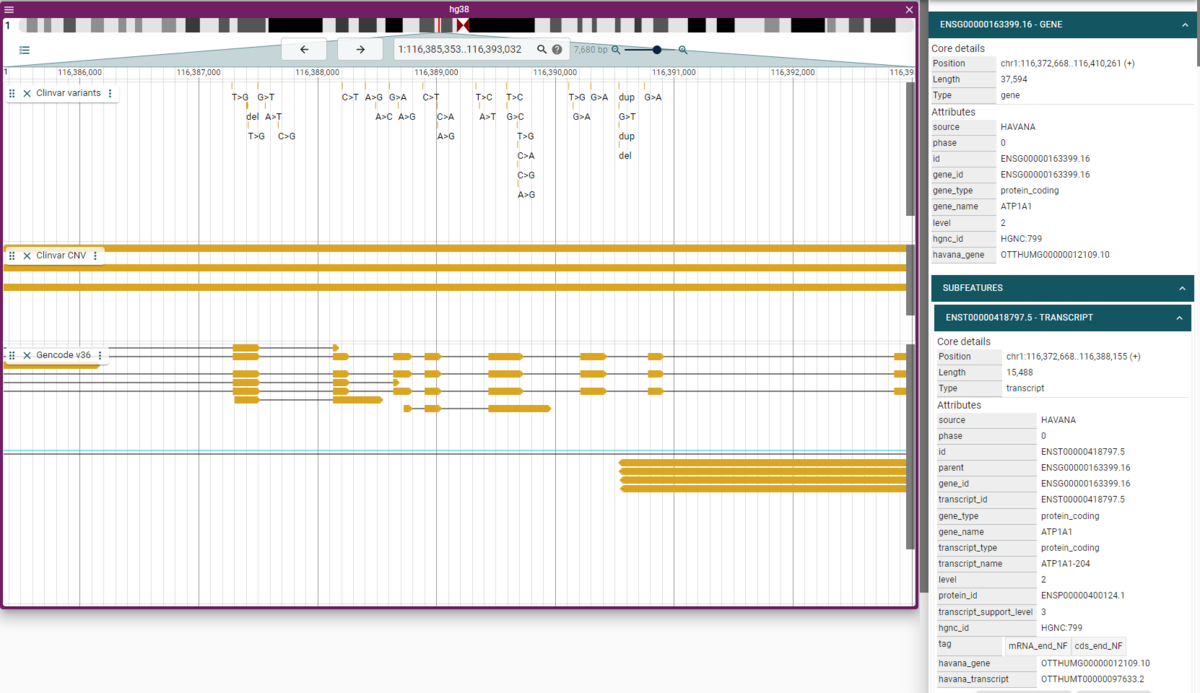

トラックのexonなどをクリックすると右に情報が表示される。

f:id:kazumaxneo:20220114104947p:plain

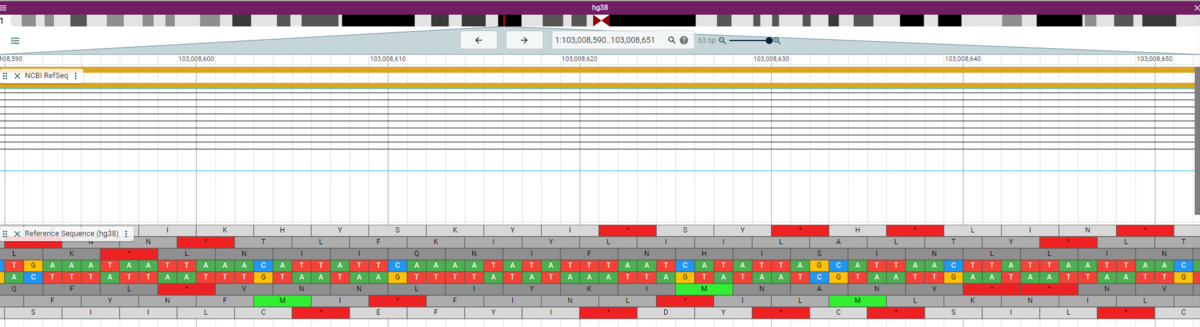

Refseq sequenceをロードして最大近くまで拡大するとリファレンス配列が表示される。

f:id:kazumaxneo:20220114234541p:plain



用意されているアノテーションについては、"..."をクリックする事で詳細を確認できる。

f:id:kazumaxneo:20220114104226p:plain



詳細の例 (Clinvar CNV)

f:id:kazumaxneo:20220114104253p:plain



File->Openで、ローカルマシンのアノテーションやURL先のファイルを読み込むことができる。

以下のファイル形式に対応している(マニュアルより)。

  • Tabixed VCF
  • Tabixed BED
  • Tabixed GFF
  • BAM
  • CRAM
  • BigWig
  • BigBed
  • .hic file (Juicebox)
  • PAF





複数のビューモードを同時に表示することもできる。

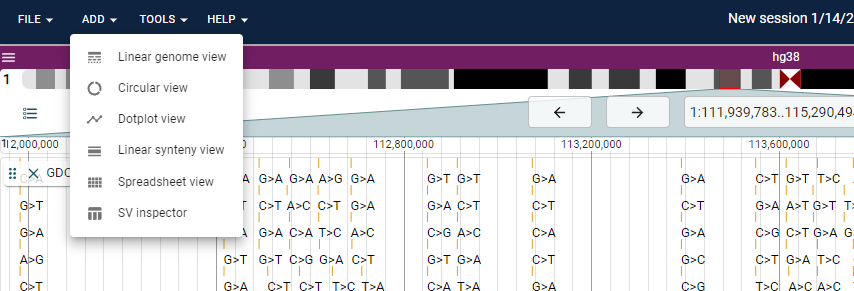

上のメニューのADDをクリック。

f:id:kazumaxneo:20220114232732p:plain

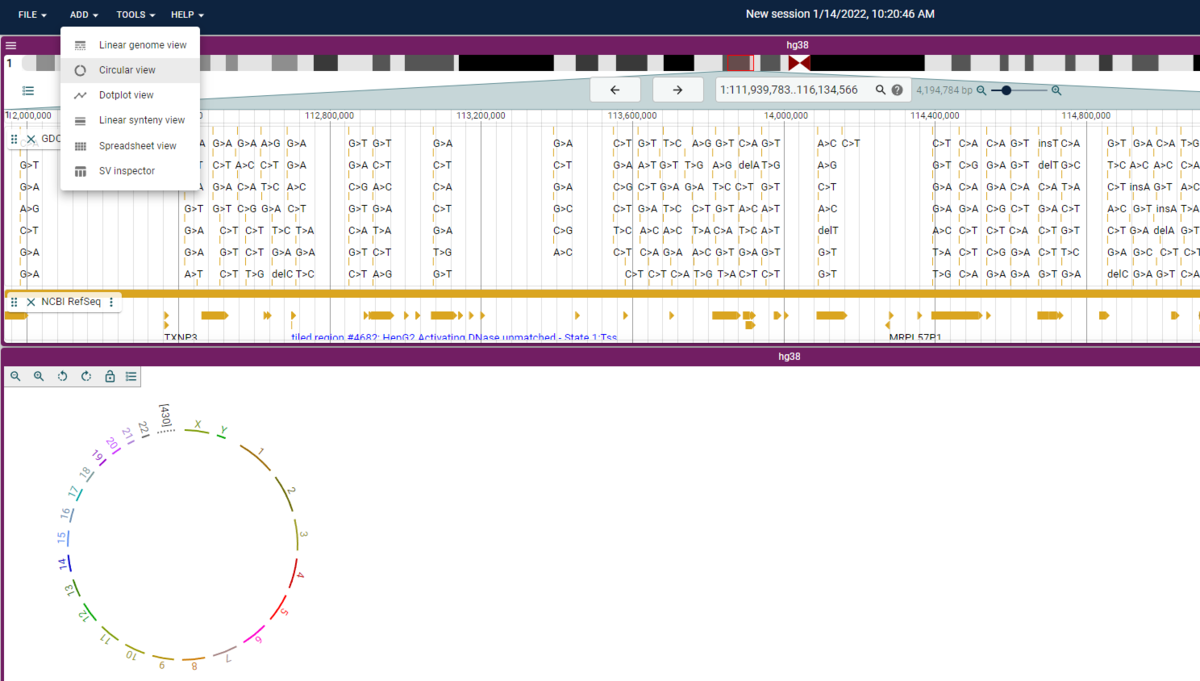

Circular viewを追加した。

f:id:kazumaxneo:20220114233207p:plain

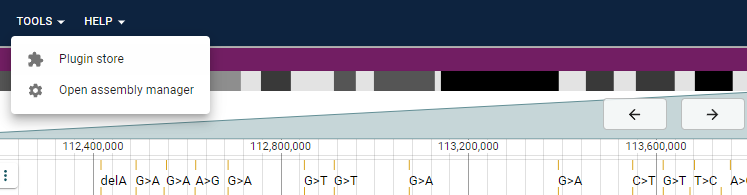

TOOLS => plugin storeからはプラグインを追加できる。

f:id:kazumaxneo:20220114233304p:plain

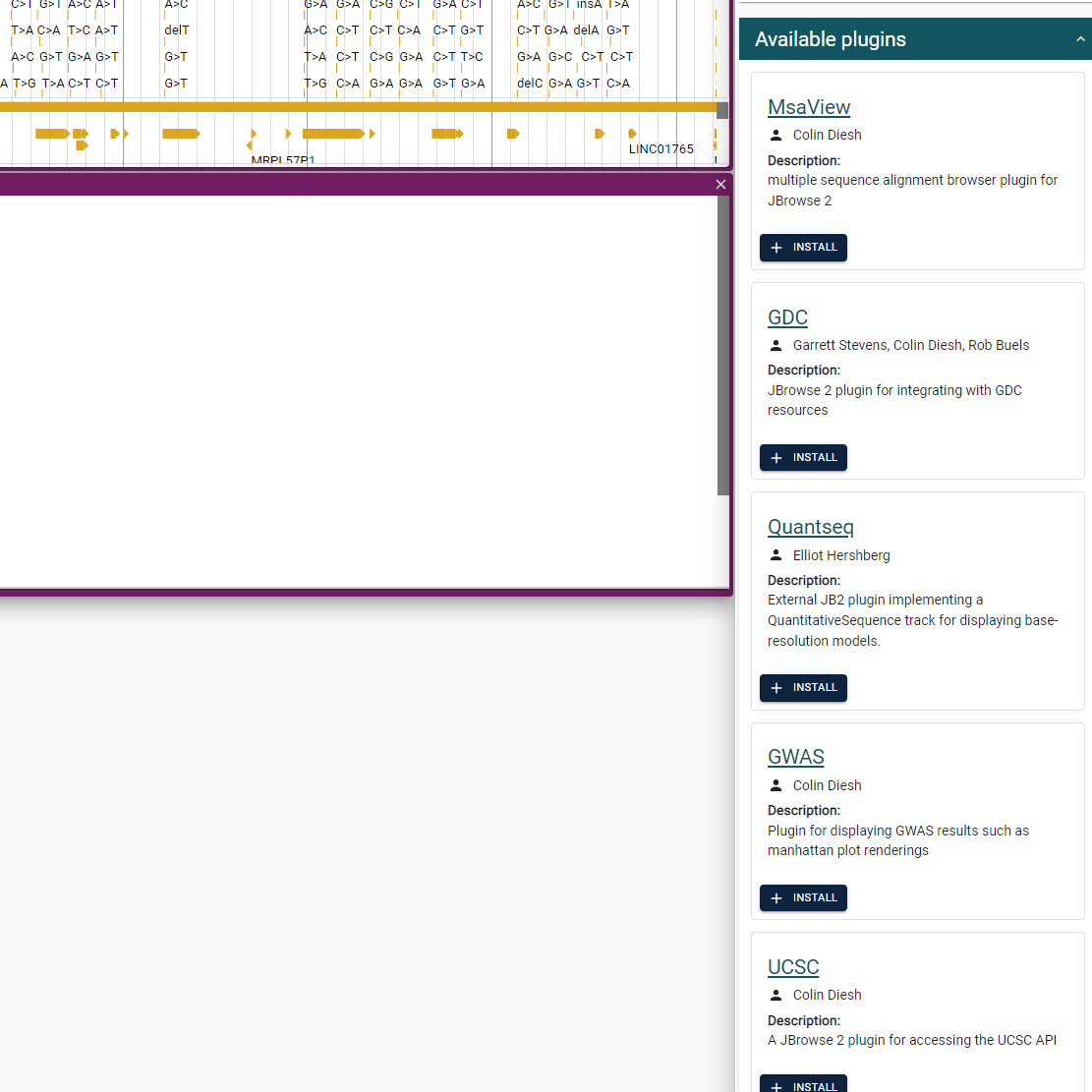

利用可能なプラグインが表示される。

f:id:kazumaxneo:20220114233416p:plain

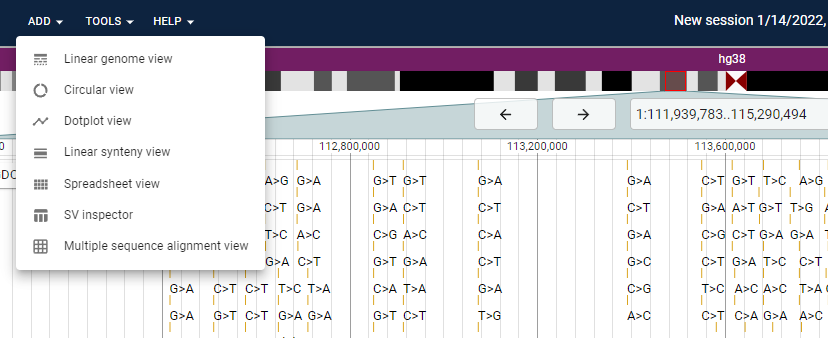

multiple sequence alignment browser: MsaViewを追加した。追加したプラグインもADDから読み込める。

f:id:kazumaxneo:20220114233531p:plain

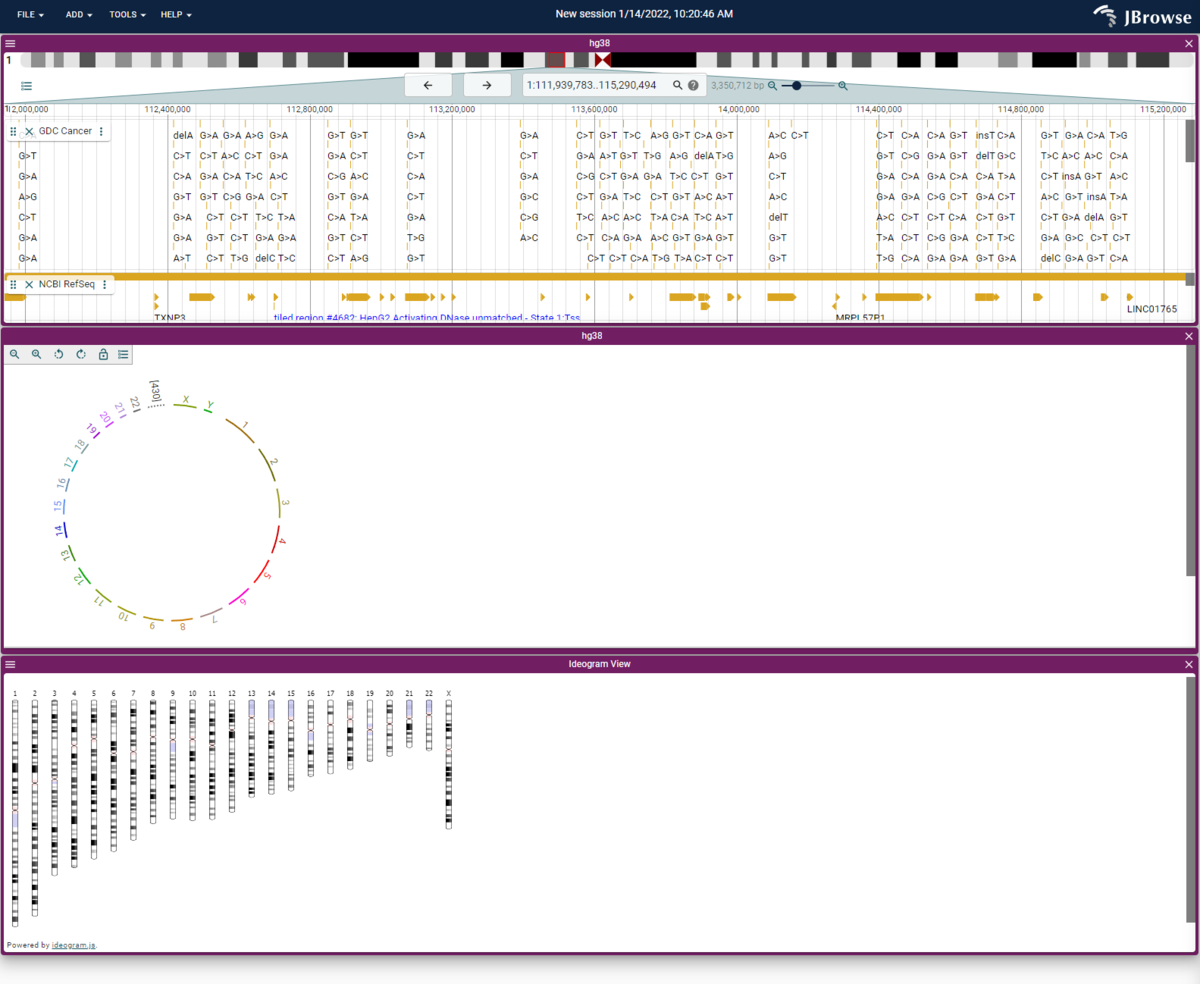

Ideogramプラグインを追加。

f:id:kazumaxneo:20220114233650p:plain

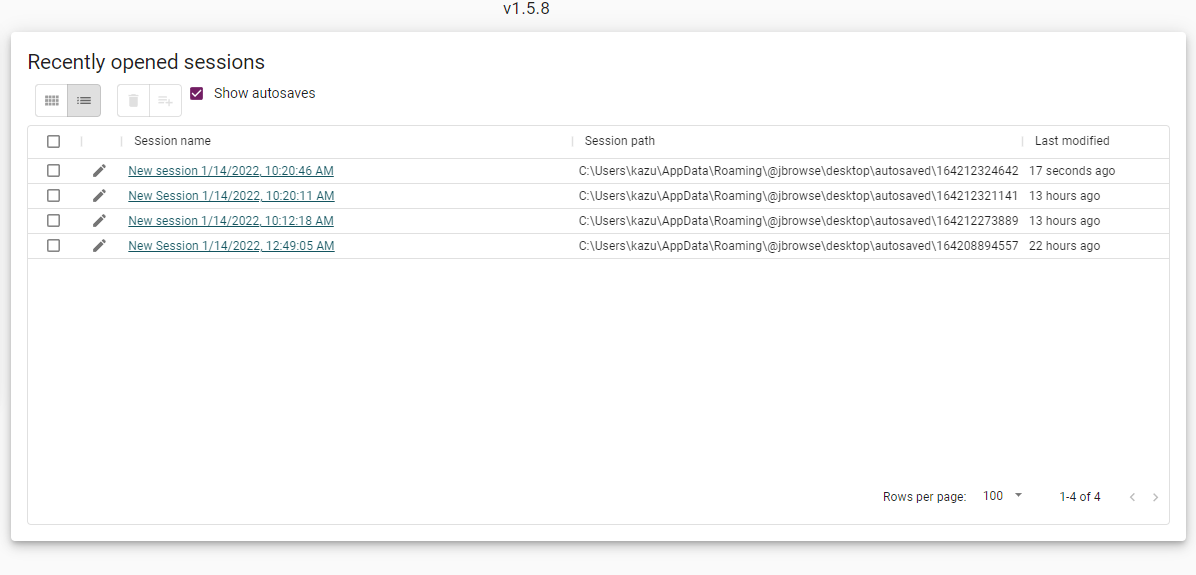

topからは最近開いたセッションを再ロードすることができる。

f:id:kazumaxneo:20220114232524p:plain



明日はマッピングファイルの読み込み、閲覧などを紹介します。

1/15


引用

JBrowse: a dynamic web platform for genome visualization and analysis
Robert Buels, Eric Yao, Colin M. Diesh, Richard D. Hayes, Monica Munoz-Torres, Gregg Helt, David M. Goodstein, Christine G. Elsik, Suzanna E. Lewis, Lincoln Stein & Ian H. Holmes
Genome Biology volume 17, Article number: 66 (2016)
